שרשרת למסור, מבנה וסוגי שינים

שרשרת מסור: מבנה ואיפיון הסוגים השונים

STIHL מייצרת בעצמה את השרשרות שלה במפעל מיוחד בשוויץ.

שרשרת חדה חודרת לעץ בקלות וללא מאמץ מצד המפעיל. אין צורך להפעיל כוח על המסור על מנת לנסר את העץ. משקל המשור מספיק כדי להחדיר את השרשרת לעץ. כשהשרשרת קהה יש ירידה בביצועי הניסור. יכול להגיע למצב שבו לשרשרת קשה לנסר את העץ ועל המפעיל להשקיע כוח בעבודת הניסור. בנוסף ניתן להבחין בסימני חריכה על העץ ואם משתמשים בשמן לא מתאים גם עלול לעלות עשן בעת הניסור. גודל השבבים הנחתכים הולך וקטן ולבסוף מגיע לנסורת עדינה ולאבקה. אסור לעבוד בשרשרת קהה. כשמבחינים בתופעה, יש לעצור ולהשחיז את השרשרת או להחליפה בשרשרת חדה.

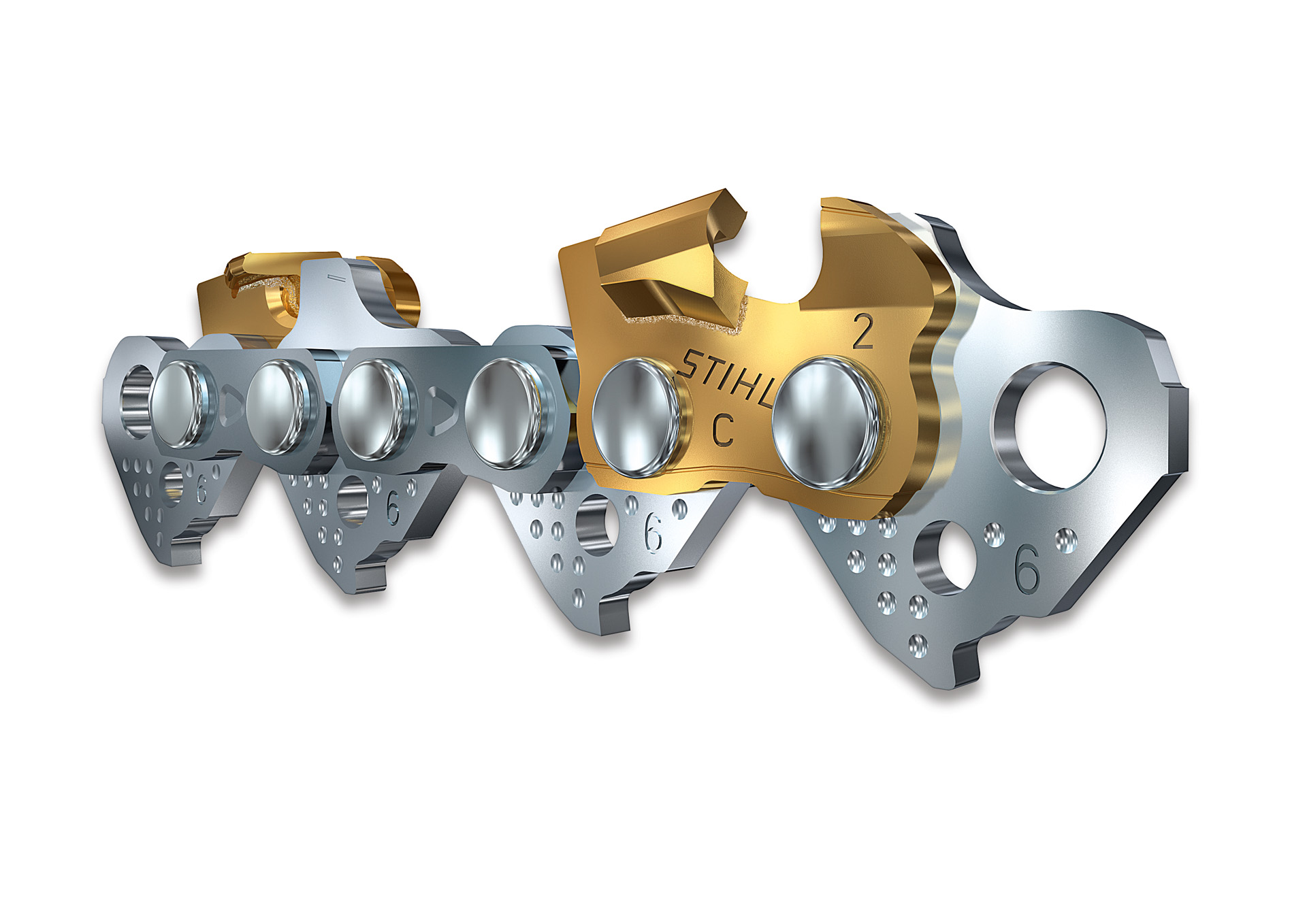

מבנה השרשרת:

שרשרת STIHL מורכבת ממספר רכיבים שונים.

1+2. שן חותכת : סכיני הניסור, חלקים אלו מבצעים את פעולת הניסור עצמה. יש סכינים משני צדדי השרשרת. צד ימין וצד שמאל(1+2), כאשר השרשרת קהה יש להשחיז סכינים אלו

3. שן מובילה. השן משתלבת בגלגל המניע (הספרוקט) והיא מעבירה את הכוח ממנו לכל השרשרת ומזיזה אותה. בשן יש שקעי איגון שמן, חור המשמש כמאגר שמן בזמן סיבוב השרשרת וחריצי שימון מיוחדים שתפקידם להעביר את השמן לכל חלקי השרשרת. כך נהנית שרשרת STIHL משימון משופר ובלאי מופחת .

4+5. חוליות חיבור. יש חוליות הכוללות פינים 6 ויש חוליות סגירה ללא פינים 4. חוליות החיבור מאחדות את כל מרכיבי השרשרת ליחידה אחת.

ניקוי ובדיקת השרשרת

יש לבדוק שאין סדקים בחוליות, בשיניים ובסכינים. יש להחליף מיד כל חלק פגום. חשוב כאשר מחליפים שינים חותכות לשייף את הסכינים החדשים כך שיגיעו למצב אחיד עם הסכינים הישנים.

יש לנקות את השרשרת לאחר כל עבודה.

ניקוי מבוצע ע"י מברשת עדינה. ניתן גם לשטוף בתערובת. לאחר הניקוי יש לשמן שימון דק.

יש לבדוק את השרשרת ע"י טכנאי לפי אופי השימוש. שימוש כבד - כל 3 חדשים. שימוש בינוני - כל 6 חדשים. שימוש קל - פעם בשנה. כך ניתן לאתר פגמים בשרשרת ולתקן אותם.

גודל השרשרת

לSTIHL יש מגוון שרשרות בגדלים שונים, לכן יש לוודא שגודל השרשרת מתאים למשור וללהב.

גודל השרשרת מצוין על החלק הקדמי של כל סכין. ראה ציור: בחץ מסומן גודל שרשרת 3/8".

הגודל מסומן ע"י האות T. למעשה זהו חישוב של אורך בין שני פינים לא עוקבים a חלקי 2 באינצ'ים.

גודל השרשרת גדלי השרשרת

סוגי שרשרת ומידות

זיהוי סוג השרשרת : על השן החותכת בשרשרת מופיע מספר, מספר זה משמש להגדיר את סוג השרשרת (המידה של השרשרת)

על השן המובילה מופיע מספר נוסף אשר מציין את עובי השן מובילה.

בStihl יש מגוון שרשרות בעוביים שונים, לכן יש לוודא שעובי השרשרת מתאים למסור וללהב. בלהב יש חריץ בעובי המתאים לשרשרת. שילוב להב בעל חריץ עבה ושרשרת דקה יגרום נזק לשניהם, ולהפך.

סוגי שרשרת ומידות .
