מגזמת גובה: הוראות תפעול ועבודה נכונה

לחצו כאן להורדת ספר מוצר מגזמת גובה



חשוב שתקראו ותבינו את ההוראות לפני השימוש הראשון ושתשמרו את המדריך למשתמש במקום בטוח לעיון בעתיד. אם לא תפעלו בהתאם למדריך, אתם עלולים לגרום לפגיעה חמורה ואף למוות. עבודה עם מגזמת גובה יכולה להיות מסוכנת. להבי מגזמת גובה חדים ובזמן גיזום של שיחים או ענפים בגובה הם יכולים ליפול על המפעיל או צוותו, לכן חשוב ללמוד ולשמור על הוראות הבטיחות.

שימו לב

• יש להפעיל או לעבוד עם מגזמת גובה במצב גופני תקין ,לעולם אין להתיר לקטינים לעשות שימוש במגזמת.

• הרחיקו צופים מהצד, במיוחד ילדים, ובעלי חיים משטח העבודה.

• השתמשו במגזמת גובה שלכם רק עבור גיזום גדר חי ושיחים אל תעשו במגזמת הגובה שימוש שאינו מיועד עבורה.



שימוש ממושך בכלי העבודה מוטורי עלול לגרום לבעיות של מחזוריות הנגרמות בעקבות רעידות בידיים (מחלת וויטפינגר). לא ניתן לתת המלצה כללית לגבי פרק זמן השימוש מכיוון שהדבר תלוי במספר גורמים.

מגזמת גובה: ביגוד וציוד בטיחות

לבשו בגדי הגנה וציוד מתאימים: נעלי עבודה, מכנסיים ארוכים, משקפי מגן ו/או מגן פנים, אוזניות או הגנת שמיעה אחרת, כפפות עבודה. מומלץ לעבוד עם חולצה עם שרוול ארוך. חשוב שהביגוד יהיה נוח מתאים למפעיל ,ולא ביגוד שיכול להיתפס בענפים או צמחיה בזמן העבודה.

נעלו נעליים עמידות בעלות סוליות למניעת החלקה. אין לעבוד עם מגזמת גובה כאשר אינה תקינה או חלקים ממנה חסרים. יש לוודא שכל הברגים מהודקים למקומם.



חבשו קסדת בטיחות במקום בו יש סכנה של פגיעת ראש מחפצים נופלים. הרכיבו משקפי מגן.

חברת STIHL מציעה מגוון רחב של ביגוד וציוד להגנה אישית. לבחירת ציוד מגן מתאים לחצו כאן

מגזמת גובה: העברת הכלי

• תמיד כבו את  המגזמת גובה, אפילו כאשר אתם נושאים את המכשיר מרחקים קצרים, זה ימנע סכנת הפעלת המנוע בשוגג.

• תמיד הרכיבו את מגן הלהב (נדן) לפני נשיאת מגמזת גובה שלכם גם מרחקים קצרים.

• העבירו את מוט המגמזת למצב העברה וודאו שהוא מחובר כראוי.

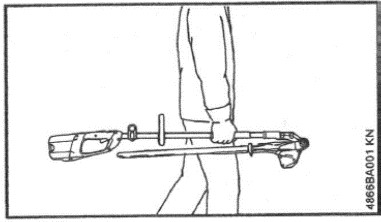

• החזיקו את המכשיר כשהוא מאוזן על ידי צינור ההנעה – להב החיתוך מאחוריכם.

• העברה ברכב: קשרו היטב את הכלי כדי למנוע התהפכות ונזק.

ניקוי המכשיר

אל תשתמשו בלחץ מים כדי לנקות את הכלי. סילון המים עלול להזיק לחלקים של הכלי. אל תתיזו מים על הכלי.



מגזמת גובה: אביזרים וחלפים

השתמשו רק באביזרי חיתוך ובאביזרים המאושרים במפורש לשימוש עם כלי זה על ידי חברת STIHL, או תחנת שרות מוסמכת של חברת STIHL או חברת ש.ונציה היבואן הרשמי. אם יש לכם שאלות בנוגע לכך, היוועצו עם תחנת השירות. השתמשו באביזרים וחלפים מאיכות טובה בכדי למנוע סכנת תאונות ונזק למכשיר. חברת סטיל STIHL ממליצה על השימוש בחלפים מקוריים של STIHL. חלפים אלה מעוצבים במיוחד כדי להתאים לדגם שלכם ולעמוד בדרישות הביצועים שלכם.

על מנת להפחית את הסכנה או הפגיעה מהלהבים הנעים או שיירים נופלים, אין לאפשר לעוברי אורח להימצא בטווח של 5 מטרים מהמיקום שלכם עצמכם. על מנת להפחית את סכנת הנזק לרכוש, שמרו על מרחק זה גם מחפצים אחרים (כלי רכב, חלונות).

הכלי שלכם מצויד במערכת המתוכננת לעצירה מהירה של להבי החיתוך – הם עוברים לעצירה מידית ברגע שתשחררו את מתג ההדק.

אין לגעת בלהבי החיתוך בזמן שהמנוע פועל. אם להבי החיתוך נתקעו מענפים דקים או מכשולים אחרים, כבו את המנוע מידית, על מנת להפחית את סכנת התחשמלות, אין לגעת בחוטי החשמל – אין לחתוך דרך חוטי חשמל.

על מנת להפחית את סכנת השריפה, תמיד נקו שאריות צמחים, חלקים, עלים ושאריות חומר שימון מהמנוע.

בעת העבודה בגובה:

• תמיד השתמשו בסל הרמה.

• אין לעבוד על סולם או על עץ.

• אין לעבוד על תומך לא בטוח.

• אין להפעיל את המכשיר שלכם ביד אחת.

אם הגדר מאובקת או מלוכלכת מאד, רססו את הלהבים עם מסיר שומנים של חברת STIHL מדי פעם במהלך החיתוך, זה יעזור להפחית את החיכוך ואת ההשפעה האגרסיבית של השרף.

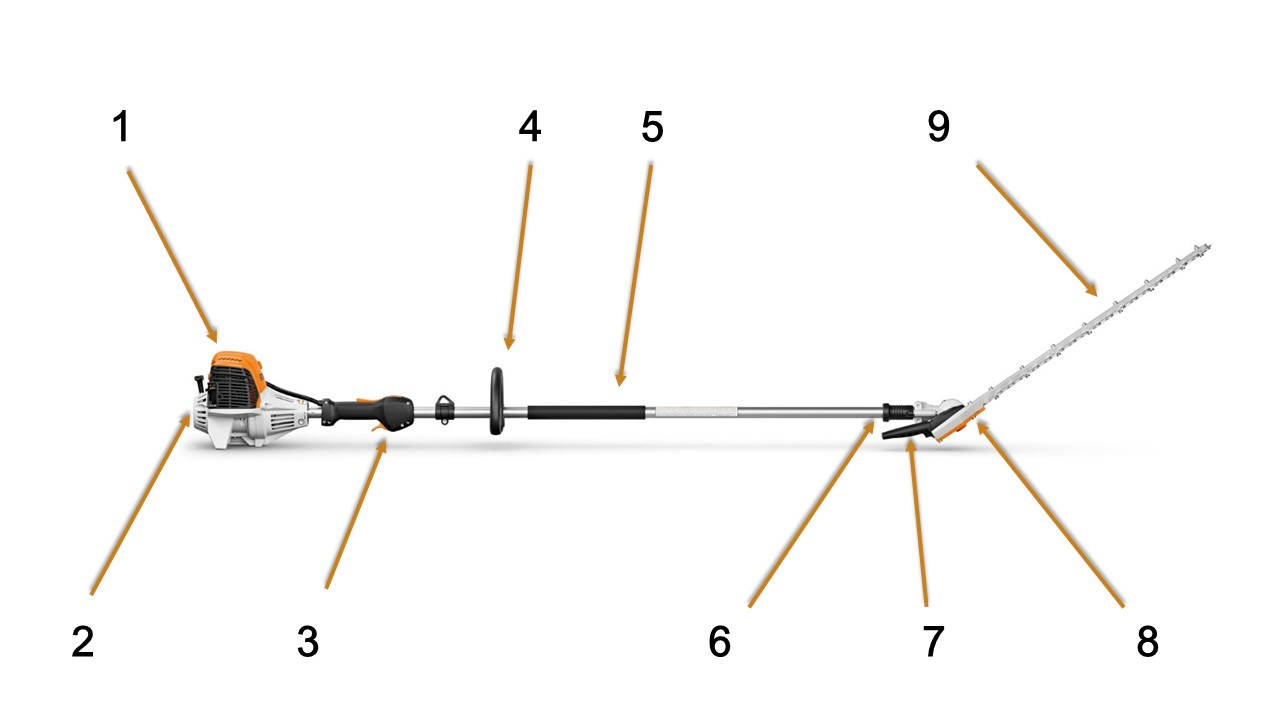

מגזמת גובה: מבנה

1. מנוע

2. מערכת התנעה (סטרטר)

3. ידית תפעול והנעה

4. ידית לולאה

5. ידית אחיזה על מוט המגזמת

6. שרוול מחליק לנעילת זווית המגזמת

7. ידית כיוון זווית המגזמת

8. ממסרת העברת כוח (גיר)

9. להבי המגזמת

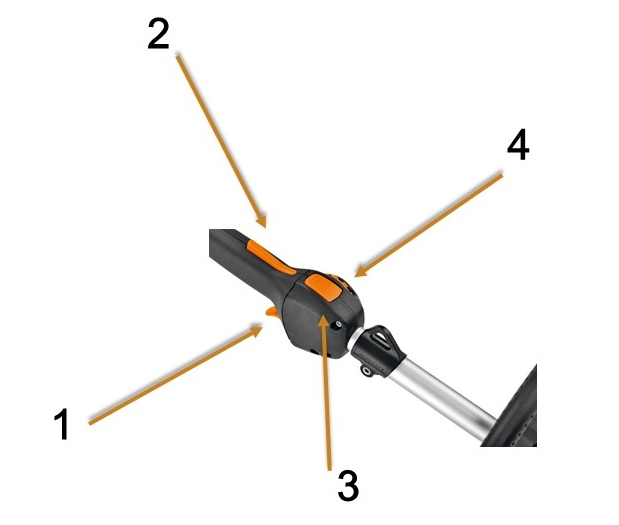

ידית התפעול:

1. הדק הגז

2. משבת הדק הגז

3. כפתור מדומם (מכון להנעה)

4. גלגל קביעת מהירות סכינים (בדגמי 94HL- 91  HL)

מגזמת גובה: הפעלת המנוע

מקמו את מגזמת הגובה על קרקע יציבה

וודאו כי יש לכם יציבה (עמידה) איתנה, בין אם בעמידה, כיפוף או כריעת ברך.

התנעת מנוע קר

העבירו את מתג ההפעלה למצב ON

בחלק ממגזמות הגובה יש מצב  OFF מצב I  מצב

הערה: חלק ממגזמות הגובה מצוידות מערכת Ready to start לאחר דימום המנוע הכפתור חוזר למצב ON

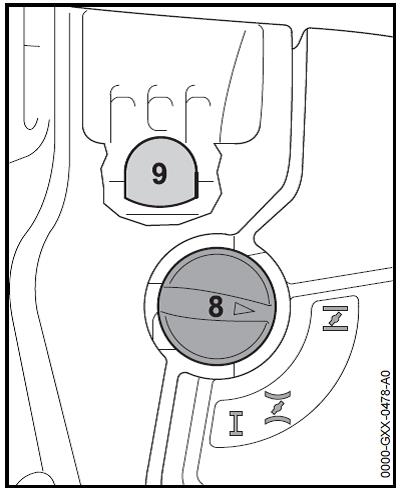

לחצו על פומית משאבת הדלק הידנית (9) חמש פעמים לכל הפחות - גם אם הפומית כבר מלאה בדלק

סובבו את כפתור המשנק (צ'וק) (8) למצב של צ'וק מנוע  קר

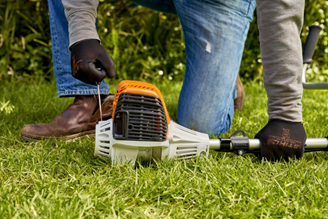

החזיקו את הגוזמת בחוזקה על הרצפה בעזרת יד שמאל שלכם ולחצו כלפי מטה.

אחזו בידית חוט המתנע בעזרת יד ימין שלכם.

משכו את חוט המתנע לאט עד שאתם מרגישים שהוא ננעל ולאחר מכן משכו אותו במהירות ובחוזקה.



 שימו לב

אין למשוך את חוט המתנע החוצה עד הסוף - אחרת הוא עלול להיקרע.

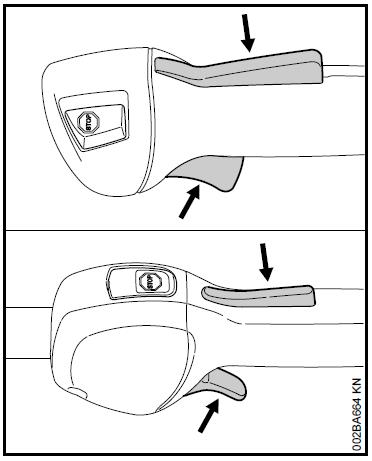

• משכו מספר פעמים (לפעמים מספיק פעם אחת) עד לשמיעת צליל התנעה של מנוע (נשמע שהמנוע רוצה להתניע אבל נכבה או מתחיל לעבוד) ברגע שהמנוע מתחיל לפעול, לחצו על משבת והדק הגז ,פעולה זו תבטל את מצב הצ'וק , המשנק יעבור למצב חם   .

• לאחר הפעלה קרה, חממו את המנוע באמצעות לחיצה על הדק הגז מספר פעמים.

הנעת מנוע הגוזמת במצב חם

אין צורך במשנק, לכן יש רק לוודא שמצב כפתור on/off במצב on .

עצירת המנוע

העבירו את מתג ההפעלה למצב OFF.

עבודה:

• בזמן עבודת הכיסוח / גיזום יש לעבוד במקסימום סל"ד, על מנת לקבל את מרב איכות הכיסוח ולקרר את המנוע בצורה המועילה ביותר.

• חובה לעבוד כאשר אוחזים את המגזמת בשתי ידיים ,ומשתמשים בציוד הבטיחות הנדרש.

• חובה לשמור על סביבת עבודה בטוחה , לוודא שאין בני אדם או חיות בשטח אזור הגיזום ,ולוודא שאין חיות קטנות או ציפורים אשר מסתתרות בשיחים .

• פנו מכשולים או עצמים שיכולים להפריע לפעולת הגיזום וההתקדמות לבטיחות המפעיל .

• בדקו שאין עצמים בתוך השיחים שרוצים לגזום שיכולים לגרום נזק ללהבי המגזמת, מקלות עבים, חוטי ברזל , שאריות של גדרות ועמודי מתכת.

מגזמת גובה: שיטות עבודה

גיזום במאוזן (במגזמת גובה מתכווננת)

גיזום קרוב לקרקע במצב עמידה, למשל שיחים נמוכים.

עבדו בתנועה של הגוזמת ימינה ושמאלה בקשת תוך שאתם זזים איתה – השתמשו בשני הצדדים של להבי הגיזום.

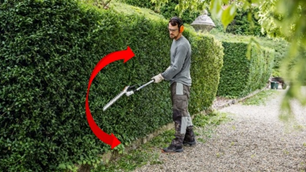

גיזום במאונך (במגזמת גובה מתכווננת)

גיזום בלי לעמוד ישירות ליד הגדר, למשל ערוגת פרחים בין המפעיל והגדר.

עבדו עם הגוזמת בתנועות מעלה ומטה בקשת תוך שאתם זזים אתה – השתמשו בשני הצדדים של להבי החיתוך.

גיזום במאונך (במגזמת גובה מתכוננת או ישרה)

הגעה לטווח ארוך במיוחד ללא צורך בעזרה נוספת.

עבדו עם הגוזמת בתנועה מעלה ומטה בקשת תוך שאתם זזים אתה – השתמשו בשני הצדדים של להבי החיתוך.

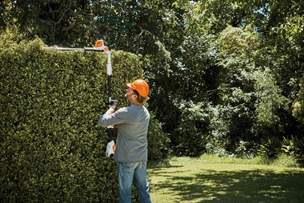

גיזום גבוה

החזיקו את גוזמת הגדר אופקית ועבדו איתה בתנועה קשתית כדי להגיע לטווח המרבי שלה.

מומלץ לגזום קודם את הצד המאונך בגדר חי (הקיר) ולסיים בגיזום החלק העליון בצורה אופקית.



  אזהרה !

עבודה מעל גובה הראש הינה מעייפת. כדי למזער את הסכנה לתאונות, עבדו בפרקי זמן קצרים בלבד במצב זה. כוונו את הזווית של מוט הגוזמת המתכוונן לנמוכה, מצב מעייף פחות (עם רצועת כתפיים) תוך השגת טווח מספק בכל זאת.

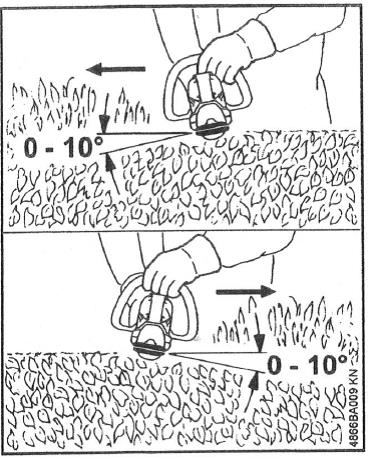

גיזום מאוזן (מגזמת גובה ישרה או מתכוננת שקבוע ישר)

החזיקו את מוט הגוזמת בזווית כך שתתקבל זווית של הלהבים כ 0° עד 10° בזמן שאתם גוזמים גדר אנכית.

הזיזו  את מוט הגוזמת בקשת לכיוון הצד החיצוני של הגדר חיה כך שהשיירים של החומר הגזום יפלו לקרקע.

החזקה ושליטה במגזמת גובה

תמיד החזיקו את הכלי היטב, כאשר שתי הידיים על הידיות. ודאו שתמיד יש לכם איזון טוב ועמידה בטוחה.

ימניים

כרכו את האצבעות שלכם סביב הידיות. יד שמאל על ידית הלולאה או צינור הידית בצינור ההנעה, יד ימין על ידית הבקרה.

שמאליים

כרכו את האצבעות שלכם סביב הידיות. יד ימין על ידית הלולאה או צינור הידית בצינור ההנעה, יד שמאל על ידית הבקרה.

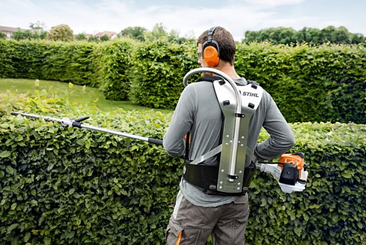

שימוש ברצועת כתף

המכשיר ניתן לנשיאה על רתמה על מנת להקל במשקל על זרועות המפעיל.

כוונון מוט מגזמת גובה

מתאם זווית - °145

ניתן לכוון את זווית מוט מגזמת הגובה לכיוון אחד מ-°0 (ישר) עד °45 ובכיוון השני מ-°0 עד °90

• על גוף ממסרת העברת הכוח יש קשת עם חורים לקביעת הזווית בערך כל °10 .

• משכו אחורה את השרוול המחליק (1) והשתמשו בידית (2) כדי להתאים את הזווית הרצויה.

• שחררו את השרוול המחליק (1) וודאו שפין הנעילה נכנס לחור המתאים.







  אזהרה! על מנת להפחית את סכנת הפגיעה, בצעו כוונוני זווית ראש הגיזום רק כאשר להבי החיתוך נעצרו – והמכשיר כבוי.

  אזהרה! גיר (ממסרת) המגזמת (3) מתחמם במהלך ההפעלה. על מנת להפחית את הסיכון לפגיעות כוויה, אין לגעת בגוף הממסרת בזמן כיוון הזווית.



מצב העברה או אחסון

ראש המגזמת ניתן לקיפול מלא (A) כנגד צינור העברת הכוח ולהינעל במקום כדי לחסוך מקום במהלך ההעברה. במצב זה גיר המגזמת נעול ולהבי המגזמת לא ינועו. הרכיבו את מגן הלהבים לשמירה על הלהבים מפגיעה וכמו כן שמירה שהלהבים לא יתפסו ויגרמו נזק לרכוש או לאדם.





לאחר העבודה:

מגזמת גובה בנזין: תחזוקה וטיפול

יש לא מעט צמחים שיש בהם שרף גם במידה מועטה, לכן מומלץ בסוף כל יום עבודה לנקות את להבי המגזמות ע"י פעולה פשוטה של ריסוס חומר סיכה לשימון והפעלת המגזמת במקסימום סל"ד למספר שניות 5-10. פעולה זו מנקה את השרף .

יש לבדוק בכל כמה ימי עבודה את מצב מסנן האוויר (במידה ומדובר בעבודת אנשי מקצוע). את מסנן אוויר ניתן לנקות ע"י תפיחות קלות, ובמידת הצורך יש לנקות עם לחץ אוויר. מכיוון חלקו הפנימי של מסנן האוויר ולא מקרוב מדי (יכול לגרום נזק מסנן). בחלק מהדגמים יש מסנן אוויר מספוג/לבד מסננים אלו ניתן לרחוץ במים חמים וסבון. חשוב מאוד ליבש היטב לפני שמחזירים אותם לכלי.

מגזמת גובה: השחזת להבים

כאשר מרגישים שהמגזמת גובה אינה חותכת בצורה קלה ומהירה, יש לבדוק את מצב הלהבים. יכול להיות שהברגים אינם מהודקים, דבר הגורם להתרחקות בין הלהבים וחיתוך פחות טוב. תופעה זו של ריחוק בין הלהבים נגרמת לעיתים ע"י שרף של הצמחים.

כמו כן, יש לבחון את מצב סכיני הלהבים, האם הם עדיין חדים לעיתים יש מכות קלות על הסכינים הדבר מוריד את איכות הגיזום. במצבים אלו צריך להשחיז את הלבים. ניתן להגיע לנקודת שרות על מנת לקבל השחזה איכותית . ניתן גם להשחיז באופן ידני. ההשחזה נעשית על כל סכין מה שאומר גם להב עליון וגם להב תחתון , גם הסכינים הקדמיות וגם האחוריות. יש לנקות את הלהבים לפני ההשחזה ולהשחיז עם פצירה שטוחה מכיוון החלק העליון של השן (סכין) כלפי מטה מספר פעמים כל סכין.

גירוז:

העברת הכוח מהמנוע ללהבי המגזמות נעשית ע"י ממסרת (גיר).

בתוך גוף הממסרת ישנו גריז על מנת לשמור על גלגלי העברת הכוח.

פעולת השימון של גלגלים אלו נעשית בצורה שהגריז ניתז לדפנות הממסרת עקב התנועה הצנטריפוגלית המהירה של גלגלי העברת הכוח, הממסרת מתחממת מעט והגריז מטפטף חזרה על גלגלי השיניים.

חשוב להבין פעולה זו בכדי לא לגרום נזק.

יותר מדי גריז – יוצר עומס על גלגלי השיניים ומביא את הממסרת להתחממות גבוהה מדי דבר היכול לגרום נזק ועושה פעולה הפוכה מהרצוי.

גריז לא מתאים – לא יטפטף חזרה וישמן את גלגלי השיניים של הממסרת . דבר שיגרום נזק, לכן חשוב מאוד להשתמש בגריז ייעודי שמתאים לסוג זה של כלים.

בדיקת כמות גריז: יש לפתוח את פתח הגירוז לראות האם יש עליו גריז, להסתכל לתוך הממסרת ולראות שיש גריז, במידה ואין גריז על פקק הגירוז או בתוך הממסרת, יש לגרז כמות של לחיצת אצבע בשפורפרת הגריז.

לאחר מילוי מומלץ לבדוק לאחר יום עבודה את מצב הגריז.



דלק

מנוע מגזמות בנזין הינו מנוע שעובד על דלק תערובת של שמן מנועי שתי פעימות ובנזין. לכן חשוב להכין תערובת לפי הוראות היצרן והנחיות שמירת דלק התערובת בכדי למנוע נזק למנוע.

עבודה עם תערובת ישנה או באחוזים לא נכונים יכולים לגרום נזק למנוע.

ערבוב דלק

 שימו לב: סוגי דלק או שמן לתערובת לא מתאימים או יחסי ערבוב השונים מאלו המצוינים בחוברת זו עלולים לגרום לנזק רציני למנוע.

השתמשו רק בבנזין המכיל דרוג אוקטן מינימלי של 90 - עם או נטול עופרת.

שמן מנוע

השתמשו רק בשמן מנוע שתי פעימות איכותי - בעדיפות לשמני מנועים מהסוג של STIHL HP, HP Super או HP Ultra, אשר מפותחים ומיוצרים לשימוש במנועי STIHL. שמן המנוע HP Ultra מבטיח איכות ביצועים גבוהה וחיי מנוע ארוכים.

שמני מנוע אלו אינם ניתנים להשגה בכל השווקים.

השתמשו רק בשמן מנוע שתי פעימות 50:1 תוצרת STIHL לתערובת הדלק בכל הדגמים

יחסי ערבוב

שמן מנוע שתי פעימות 50:1 תוצרת STIHL

דוגמאות:



השתמשו במיכל לאחסון דלק תיקני

אחסנת דלק

• אחסנו את הדלק רק במכלי דלק בטוחים שקיבלו אישור, בתוך מקום יבש, קריר ובטוח המוגן מפני אור ושמש.

• תערובת דלק מתיישנת - אין לאחסן תערובת דלק למשך יותר מ-30 יום. חשיפה לאור, לשמש, לטמפרטורות נמוכות או גבוהות יכולה להפוך במהרה את תערובת הדלק לבלתי תקינה.

• לפני התדלוק נערו את מיכל הדלק על מנת לערבב פעם נוספת את הדלק.

• תדלקו את המגזמת במרחק לכל הפחות של 3מ' מנקודת העבודה ובמקום פתוח, מקמו את המגזמת על גבי קרקע מוצקה.

• טרם התדלוק, נקו את מכסה המילוי ואת האזור שסביבו על מנת להבטיח שלכלוך לא נופל לתוך המיכל.
